Supporto V di 200MHz 2,4 - 2,7 della superficie di Mbit di memoria 256 di SDRAM del chip di memoria di HY5DU561622FTP-5 DRAM

Informazioni di base
Certificazione: Original Parts
Numero di modello: HY5DU561622FTP-5
Quantità di ordine minimo: 1 pacchetto
Prezzo: Negotiation
Imballaggi particolari: 10cm x 10cm x 5cm
Tempi di consegna: 3-5 giorni di lavoro
Termini di pagamento: T/T, Paypal, Western Union, impegno ed altri
Capacità di alimentazione: 6000pcs al mese
Informazioni dettagliate
numero di articolo: HY5DU561622FTP-5 Memoria Denity: 256MB
Volt: 2.4V Impiegati.: 0 °C °C~70
Tasso di dati: 200MHz Pacchetto: 66 TSOP
Evidenziare:

memoria dinamica a accesso casuale

,

memoria di ram CI


Descrizione di prodotto

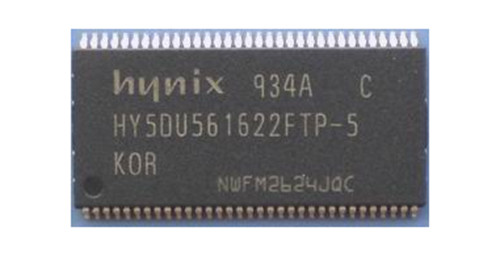

Supporto della superficie di memoria 256Mbit di SDRAM del chip di memoria di HY5DU561622FTP-5 DRAM, 200MHz, 2,4 → 2,7 V









Attributo Valore
Capacità di memoria 256Mbit
Organizzazione bit 16M x 16
Tasso di dati 200MHz
Larghezza del canale omnibus di dati 16bit
Numero dei pezzi per parola 16bit
Numero delle parole 16M
Tipo del montaggio Supporto di superficie
Tipo del pacchetto TSOP
Conteggio di Pin 66
Dimensioni 22,33 x 10,26 x 1.044mm
Altezza 1.044mm
Lunghezza 22.33mm
Tensione di rifornimento minima di funzionamento 2,4 V
Temperatura di funzionamento minima 0 °C
Temperatura di funzionamento massima °C +70
Tensione di rifornimento massima di funzionamento 2,7 V
Larghezza 10.26mm

DESCRIZIONE
Il Hynix HY5DU561622FTP-5, -4 serie è un tasso di 268.435.456 del bit di CMOS dati del doppio (RDT) il DRAM sincrono,
adatto a idealmente per le applicazioni punto a punto che richiede l'alta larghezza di banda.
Di Hynix 16Mx16 RDT SDRAMs di offerta i funzionamenti sincroni completamente forniti di rimandi sia ai bordi aumentanti che di cadute del
orologio. Mentre tutti gli indirizzi ed input di controllo si agganciano i bordi in aumento delle CK (bordi di caduta di /CK), i dati,
Gli stroboscopi di dati e scrivono le maschere che di dati gli input sono provati sia sui bordi aumentanti che di cadute di. I percorsi dei dati sono internamente
canalizzato ed il bit 2 prefetched per raggiungere la larghezza di banda molto alta. Tutti i livelli di tensione in uscita e dell'input sono compatibili
con SSTL_2.
CARATTERISTICHE
• VDD, VDDQ = 2.5V +/- 0.2V per 200MHz
VDD, VDDQ = 2.6V + 0,1/-0.2V per 250MHz
• Tutti gli input ed uscite sono compatibili con SSTL_2
interfaccia
• JEDEC 400mil standard 66pin TSOP-II con 0.65mm
passo del perno
• Operazione degli input di orologio completamente differenziale (CK, /CK)
• Doppia interfaccia di tasso di dati
• Fonte sincrona - transazione di dati stata allineata a
stroboscopio bidirezionale di dati (DQS)
• il dispositivo x16 ha 2 stroboscopi bytewide di dati (LDQS,
UDQS) per ogni ingresso/uscita x8
• Emissioni dei dati sui bordi di DQS una volta colti (DQ orlati)
Immissioni dei dati sui centri di DQS quando scriva (concentrato
DQ)
• I dati (DQ) e scrivono le maschere (dm) si sono agganciati l'entrambi
bordi aumentanti e di cadute dello stroboscopio di dati
• Tutti gli indirizzi ed input di controllo escludono i dati, dati
gli stroboscopi e le maschere di dati si sono agganciati i bordi in aumento
dell'orologio
• Scriva i comandi di byte della maschera da LDM e da UDM
• Latenza programmabile 3/4 di /CAS di sostegno
• Lunghezza programmabile 2/4/8 di scoppio con entrambi
modo di interleave e sequenziale
• 4 interni contano le operazioni con singolo /RAS pulsato
• funzione di serrata del tRAS di sostegno
• L'auto rinfresca e l'auto rinfresca di sostegno
• 8192 rinfrescano i cicli/64ms
• In pieno, metà e forza (debole) abbinata di impedenza
opzione del driver controllata da EMRS
